RT-3000發電廠及變電站電氣自動化

2021/3/20 18:18:49
詳細介紹

系統概述

RT-3000電力自動化監控系統是我公司在吸取國內外先進同行優點和多年系統運行成功經驗及現場要求的基礎上,全新開發的具有自主知識產權的新一代電力自動化監控系統,適用于400V~110kV的分層分布式計算機監控系統,可完成實時數據采集、動態圖形監控、保護用電系統的可靠運行、實時曲線分析、電能計量和電能棒圖分析、電能質量和能耗分析、事故預警和記錄、數據記錄和分析、故障錄波和分析、趨勢曲線分析、電量報表查詢、操作票及模擬操作,事故追憶、五防閉鎖等,經不同用戶的廣泛應用,一致認為其操作簡單方便、配置靈活、性能優良、可展性強、穩定性好、性?xún)r(jià)比高,性能和技術指標已處于國內領先水平。

單元介紹

A、RT-3000后臺管理系統

RT-3000不是為單獨某一種類電力自動化系統設計的,它是用來開發具體應用系統的一個平臺,在RT-3000平臺上可以制作出針對不同要求的電力自動化系統、廠站綜合自動化系統。RT-3000后臺管理系統采用工控機或工作站作為硬件平臺, WindowsNT/2000為軟件平臺,實現對站內所有模擬量、交流量、開關量、脈沖量、數碼量、溫度量、保護信息等的數據采集、計算、判別、報警、保護,事件順序記錄(SOE),報表統計,曲線分析,對站內各種電氣設備進行控制和調節。系統構成方式靈活,可以單機使用,也可組成網絡(luò )分布式系統;系統容量大、響應速度快;配合模板和自動生成,使系統組態更方便靈活;完全的32位多任務、多線程設計,保證系統的性能及可靠性。


B、RT-420通信管理單元

其主要功能是匯總電廠ECS、變電站綜自系統各種保護、測控裝置及智能設備的數據,并將數據按照一定的要求上送后臺管理系統、DCS或調度;同時接受后臺系統、DCS或調度下發的遙控、遙調命令完成對現場各種設備的控制與調節。RT-420嵌入式智能通信管理單元,是公司在總結多年電廠ECS系統、變電站系統、廠礦綜合自動化系統、水電站綜合自動化系統運行經驗及現場要求的基礎上,全新開發的新一代高性能通信管理單元。裝置采用多CPU硬件架構,插拔式模件結構,配置靈活,性能更高,可擴展性強,穩定性好。支持串口、以太網接口等多種通信接口;支持多種通信規約,如:IEC60870-5-101規約、IEC60870-5-103規約,IEC60870-5-104規約、DNP3.0規約、Modbus規約、CDT規約、各種智能設備規約等。


RT-420通信管理單元主要有以下特點:


u 高可靠的嵌入式設計

u 先進的多CPU架構

u 多樣的接口功能

u 邏輯閉鎖功能

u 豐富的規約庫

u 靈活的擴展性

u 精確的對時功能

u 完備的雙機雙網冗余設計

u 友好的人機界面

u 高效的間隔層網絡(luò )負荷自動均衡功能


典型配置

RT-3000電力自動化監控系統一般分為三層(如圖所示)。主要由RT-3000系列列后臺管理系統、RT-420通信管理單元和RTBH系列微機保護測控裝置組成。

RT-3000后臺管理系統(上位機系統)層包括主計算機、監視器、打印機、UPS等硬件設備和后臺軟件,通過RT-3000系列后臺管理軟件完成對全站各種電氣設備的數據采集計算、記錄處理、報表統計、曲線分析等功能。

RT-420通訊管理單元層:由一臺或多臺RT-420通信管理單元等組成。

現場保護測控單元層:由RT900系列微機保護測控裝置組成。

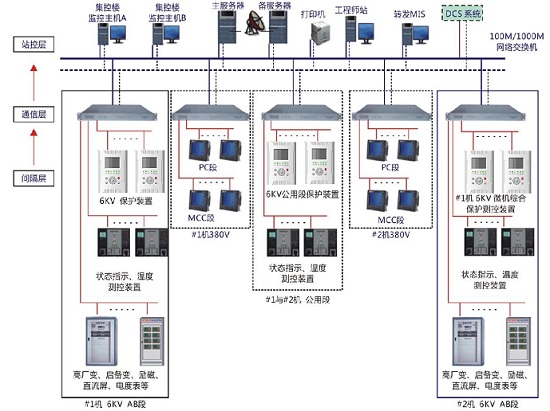

廠用電電氣監控系統網絡(luò )圖(ECS)

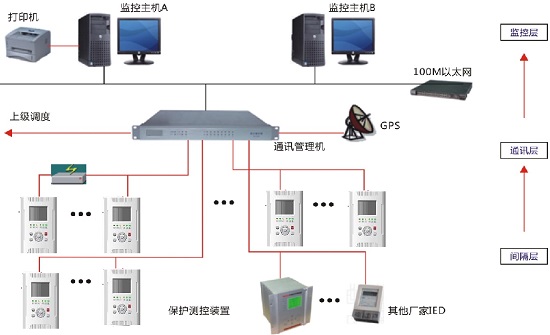

變電站綜合自動化系統網絡(luò )圖
