RTCX150開關柜綜合狀態分析儀
一、產品概述

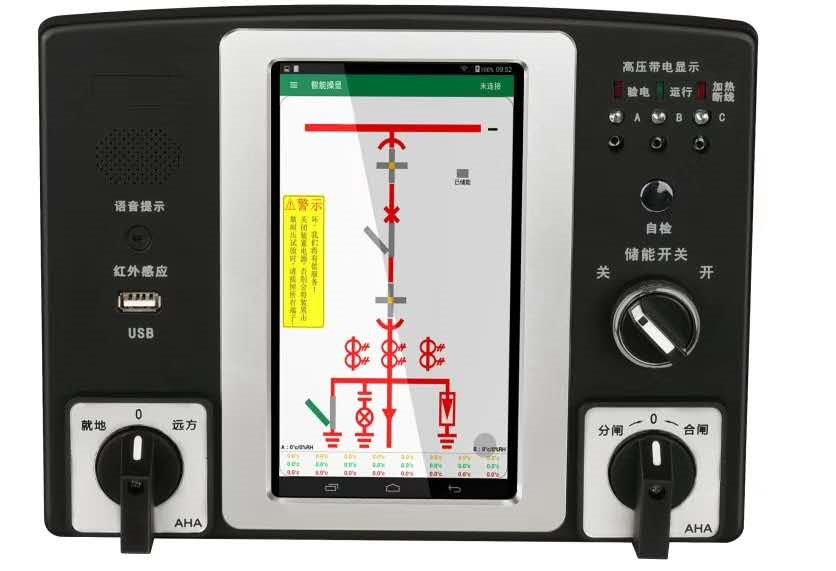

RTCX150開關柜綜合狀態分析儀集開關柜狀態監測、接點溫度監測、環境溫濕度監測和控制、主回路電力參數測量、電能計量、諧波分析、斷路器狀態視頻監控于一體。該裝置顯示面板采用7寸觸摸屏設計，可直觀的顯示系統模擬圖、開關狀態、監測的溫度、濕度、電流、電壓、電量、功率、諧波等數據，同時可以存儲3年以上的曲線數據和事件記錄，現場可以查看參數的運行曲線、事件記錄以及一系列的數據統計分析，并可通過USB接口將數據導出或?qū)⑾到y(tǒng)配置導入。
該裝置可配置2路攝像頭，對柜內斷路器、電纜、母排等設備進行視頻實時監控；可帶2路RS485通訊接口和一路以太網接口實現數據上傳接入自動化系統中。
二、產品特點
u 先進的高性能工業級微處理器，數據處理和信息存儲能力強，可靠性高，運行速度快
u 采用工業級32位通信處理器
u 低功耗設計，支持多級休眠和喚醒模式，最大限度降低功耗
u WDT看門狗設計，保證系統穩定
u 支持串口軟件和遠程維護
u 多種傳感器可選擇，可根據現場要求選擇相適用的測溫傳感器
u 在線溫度實時測量，溫度準確性高、實時性強
u 采用先進存儲技術，斷電后設定參數不丟失
u 集成電力測量、電能計量、諧波分析等功能
u 配帶視頻監控功能
u 可帶網絡接口
u 集成USB接口參數設置數據導出便以操作
u 觸摸屏顯示直觀、分辨率高、操作方便
三、技術參數
3.1 裝置技術參數
|
技術參數 |
技術指標 |
|
|
使用環境 |
環境溫度 |
-10℃～+55℃（正常工作） |
|
環境濕度 |
≤95% |
|
|
大氣壓力 |
80～110KPa |
|
|
海拔高度 |
≤2500米 |
|
|
工作電源 |
電 源 |
AC85～265V/DC110～370V |
|
功 耗 |
≤10W |
|
|
隔離耐壓 |
2KV |
|
|
電源跌落 |
200ms |
|
|
絕緣性能
|
抗電強度 |
外殼與端子之間大于AC2000V |
|
絕緣性能 |
外殼與端子之間大于100ΜΩ |
|
|
抗 震 性 |
10～55～10Hz 2g 1min |
|
|
抗 干 擾 |
符合GB/T17626.8-1998標準 |
|
|
環境溫濕度測量 |
溫度測量范圍 |
0℃～+70℃，±1℃ |
|
濕度測量范圍 |
0～99%RH，±5%RH |
|
|
電氣接點在線測溫 |
溫度測量范圍 |
0℃～+200℃，±1℃ |
|
管理無線傳感器數量 |
≤15只 |
|
|
通訊方式 |
通訊接口 |
RS485接口、以太網口 |
|
通訊協議 |
Modbus協議 |
|
|
波特率 |
1200bps,2400 bps,4800 bps,9600 bps |
|
|
數據格式 |
8個數據位、1個停止位、無校驗 |
|
|
數據保存時間 |
響應時間 |
≤4s |
|
保存時間 |
≥10年 |
|
|
安裝方式 |
嵌入式安裝 |
|
3.2 無線溫度傳感器技術參數
|
參數介紹 |
|
|
產品名稱：無線溫度傳感器 |
產品名稱：無線溫度傳感器 |
|
傳感器類型：有源 |
傳感器類型：無源 |
|
溫度測量范圍：-25～+125℃ |
溫度測量范圍：-25～+125℃ |
|
測量精度：±1℃ |
測量精度：±1℃ |
|
溫度采樣頻率：默認5分鐘 |
溫度采樣頻率：默認10秒 |
|
無線頻率：433MHz |
無線頻率：433MHz |
|
無線傳輸距離：≤200米 |
無線傳輸距離：≤200米 |
|
電池使用壽命：8年 |
工作電源：感應取電 啟動電流：≥8A |
|
安裝方式：捆綁式 |
安裝方式：捆綁式 |

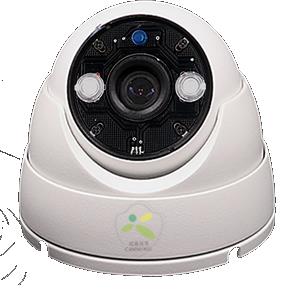

3.3 紅外夜視攝像頭技術參數
|
最高像素大小 |
1280*720 |
|
輸出圖像格式 |
默認MJPG格式 |
|
支持分辨率及頻率 |
1280*720 MJPG 30幀 640*480 MJPG 30幀 |
|
信噪比 |
39db |
|
動態范圍 |
69db |
|
靈敏度 |
3300mV/Lux-scc |
|
最低照度 |
0.01ux |
|
接口類型 |
USB2.0 OTG |
|
支持免驅協議 |
USB vieo Class(UVC) |
|
自動曝光控制AEC |
支持 |
|
自動自平衡AEB |
支持 |
|
自動增益控制AGC |
支持 |
|
可調參數 |
亮度 對比度 色飽和度 色調 清晰度 曝光度 |
|
鏡頭 |
標配3.6mm |
|
供電方式 |
USB |
|
工作溫度 |
-20—60度 |
|
扳機尺寸重量 |
38*38mm 30g |
|
線長 |
5米 |
|
紅外夜視 |
支持 |
|
補光燈板 |
2課超清點陣紅外燈珠 |
|
數據線長 |
5米 |
|
安裝部位 |
斷路器室、電纜室、隔離刀閘室等 |
|
安裝方式 |
螺絲固定 |
3.4、電力參數
|
技術參數 |
技術指標 |
|||||
|
電力參數 |
電流 |
范圍：0.030~6A，精度：0.2% |
||||
|
電壓 |
范圍：9~400V，精度：0.2% |
|||||
|
有功功率 |
范圍：0～99999999kw，精度：0.5% |
|||||
|
無功功率 |
范圍：0～99999999kvar，精度：0.5% |
|||||
|
功率因素 |
范圍：0.0～0.99,精度：0.5% |
|||||
|
頻率 |
范圍：40-60Hz,精度：±0.01Hz |
|||||
|
有功電能 |
0～99999999 Mwh,0.5% |
|||||
|
無功電能 |
0～99999999 Mvarh,1.0% |
|||||
|
視在電能 |
0～99999999 Mwh,0.5% |
|||||
|
電能脈沖輸出 |
脈沖輸出接口（選配） |
|||||
|
計量電壓 |
三相三線3×100V，3×380V 三相四線3×57.7V , 3×220V |
|||||
|
基本電流（Ib） |
1A，5A, |
|||||
|
接線方式 |
三相四線、三相三線 |
|||||
|
電力參數功能配置表 |
||||||
|
三相電流 |
√ |
電流不平衡度 |
√ |
三相電壓 |
√ |
|
|
電壓不平衡度 |
√ |
有功功率 |
√ |
無功功率 |
√ |
|
|
頻率 |
√ |
視在功率 |
√ |
功率因數 |
√ |
|
|
有功電能 |
√ |
無功電能 |
√ |
視在電能 |
√ |
|
|
31次電壓諧波含量 |
√ |
31次電流諧波含量 |
√ |
實時時鐘 |
√ |
|
|
分時付費計量 |
√ |
正反向有功電能 |
√ |
正反向無功電能 |
√ |
|
